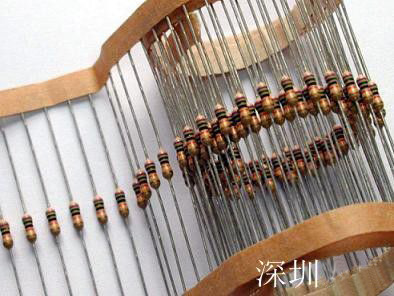

型 號：
|
CF13 CF14 CF15 CF16 CF17
|
|
特 點：
|
電阻耐負荷，阻值范圍寬，耐熱性好，可制作極高電阻
|
|
應 用：
|
適用于交直流、脈沖電路的分壓、限流和負載
|
|
使用環境：
|
額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+375℃)
|
|
■ 主要技術指標
|
型 號
|
額定功率(W)
|
阻值范圍(Ω)
|
阻值允許偏差(%)
|
溫度系數(×10-6/℃)
|
最高工作電壓(V)
|
最高過負荷電壓(V)
|
|
CF13
|
1/6W
|
1～5.1M
|
±5
|
-1000ppm～+350ppm
|
300
|
300
|
|
CF14
|
1/4W
|
1～5.1M
|
500
|
500
|
|
CF15
|
1/2W
|
1～5.1M
|
700
|
700
|
|
CF16
|
1W
|
1～10M
|
1000
|
1000
|
|
CF17
|
2W
|
1～10M
|
1000
|
1000
|
■ 主要檢驗項目、試驗方法及性能要求
|
檢驗項目
|
性能要求
|
試驗方法
|
|
|
電阻溫度系數
|
-1000～＋350(×10-6/℃)
|
-55℃/+20℃ 20℃/+125℃
|
|
|
引出端強度
|
R≤±(0.5%R+0.05Ω)
|
拉力5N或10N 彎曲連續兩次
|
|
|
耐電壓
|
無擊穿或飛弧
|
V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min
|
|
|
可焊性
|
焊料能自由流動并與引線潤濕
|
235±5℃ 2±0.5s
|
|
|
耐焊接熱
|
ΔR≤±(1%R+0.05Ω)
|
260±5℃ 10±1s
|
|
|
過載
|
ΔR≤±(2%R+0.05Ω)
|
2.5VR 5s
|
|
|
溫度快速變化
|
ΔR≤±(1%R+0.05Ω)
|
-55℃/+125℃ 5次循環
|
|
|
振動
|
ΔR≤±(1%R+0.05Ω)
|
10～500Hz 98m/s2
|
|
|
長期負荷
|
ΔR≤±(2%R+0.05Ω)
|
+70±2℃ VR 1000h
|
|
|
穩態濕熱
|
ΔR≤±(5%R+0.05Ω)
|
+40±2℃ 濕度95～3% 240h
|
|
|
|
|
|
